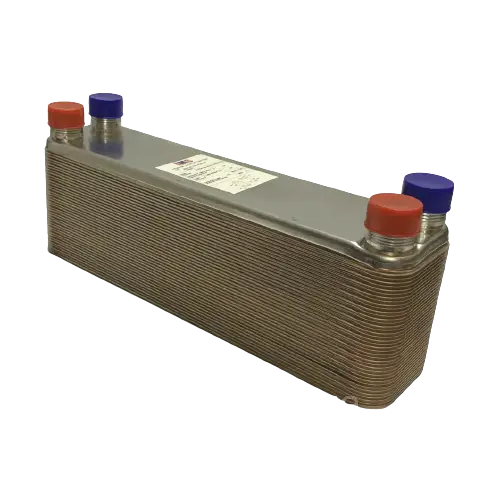

Пластинчастий теплообмінник IMS B3-020-40 3/4 (60-80кВт)

Паяні пластинчасті теплообмінники IMS: передача тепла та універсальність

Паяні пластинчасті теплообмінники призначені для передачі тепла від одного теплоносія до іншого через поверхню пластин. Вони забезпечують міцну монолітну конструкцію, оскільки складаються з рифлених пластин із нержавіючої сталі, спаяних міддю у вакуумній печі. При виробництві кожна наступна пластина повернута на 180 градусів відносно попередньої, що сприяє значній турбуленції потоків і забезпечує ефект самоочищення теплообмінника. Це також гарантує протиток робочих серед, що забезпечує виняткову ефективність теплообміну навіть за низьких швидкостей потоків. Теплообмінник IMS B3-020-40 3/4 підходить для систем із фреоном, водою, антифризом та іншими середовищами.

Теплообмінники від компанії IMS відрізняються високою надійністю та широкою сферою застосування.

Сфера застосування теплообмінника IMS B3-020-40 3/4:

• Опалення
• Гаряче водопостачання (ГВП)
• Вентиляція
• Підігрів виробничої води
• Центральне опалення
• Сонячні установки
• Системи теплої підлоги
• Підігрів басейнів
• Системи кондиціювання
• Холодильна техніка
• Охолодження для майнінгу

Цей теплообмінник може використовуватися як:

• Пароохолоджувач
• Переохолоджувач
• Конденсатор

Переваги паяних пластинчастих теплообмінників:

• Висока надійність
• Ефективність
• Широкий діапазон робочих температур
• Високий робочий тиск
• Висока корозійна стійкість
• Невеликий внутрішній об’єм
• Компактність конструкції
• Великий вибір типорозмірів
• Простота конструкції та монтажу
• Низька вартість

Технічні характеристики теплообмінника IMS B3-020-40 3/4:

• Кількість панелей: 40
• Товщина панелей: 0,4 мм
• Теплообмінна поверхня: 1,1 м²
• Матеріал: сталь ANSI 304
• Припій: мідь
• Діаметр з’єднання: F1, F3 — GZ 3/4″; F2, F4 — GZ 3/4″
• Напрямок потоку: F1 -> F3; F4 -> F2 (протиток)
• Тиск тестування: 2,5 МПа (25 бар)
• Робочий тиск: 1,6 МПа (16 бар)
• Робоча температура: 0 – 130°C
• Високий робочий тиск: до 2,6 МПа (26 бар), що робить теплообмінник універсальним для різних систем.

Однак слід зазначити, що допустимо використання під фреон 410 із тиском до 35 бар, що робить теплообмінник ще більш універсальним. Такий широкий діапазон тиску дозволяє застосовувати його в різних системах, включаючи системи охолодження, кондиціонування, а також опалення та гаряче водопостачання.
