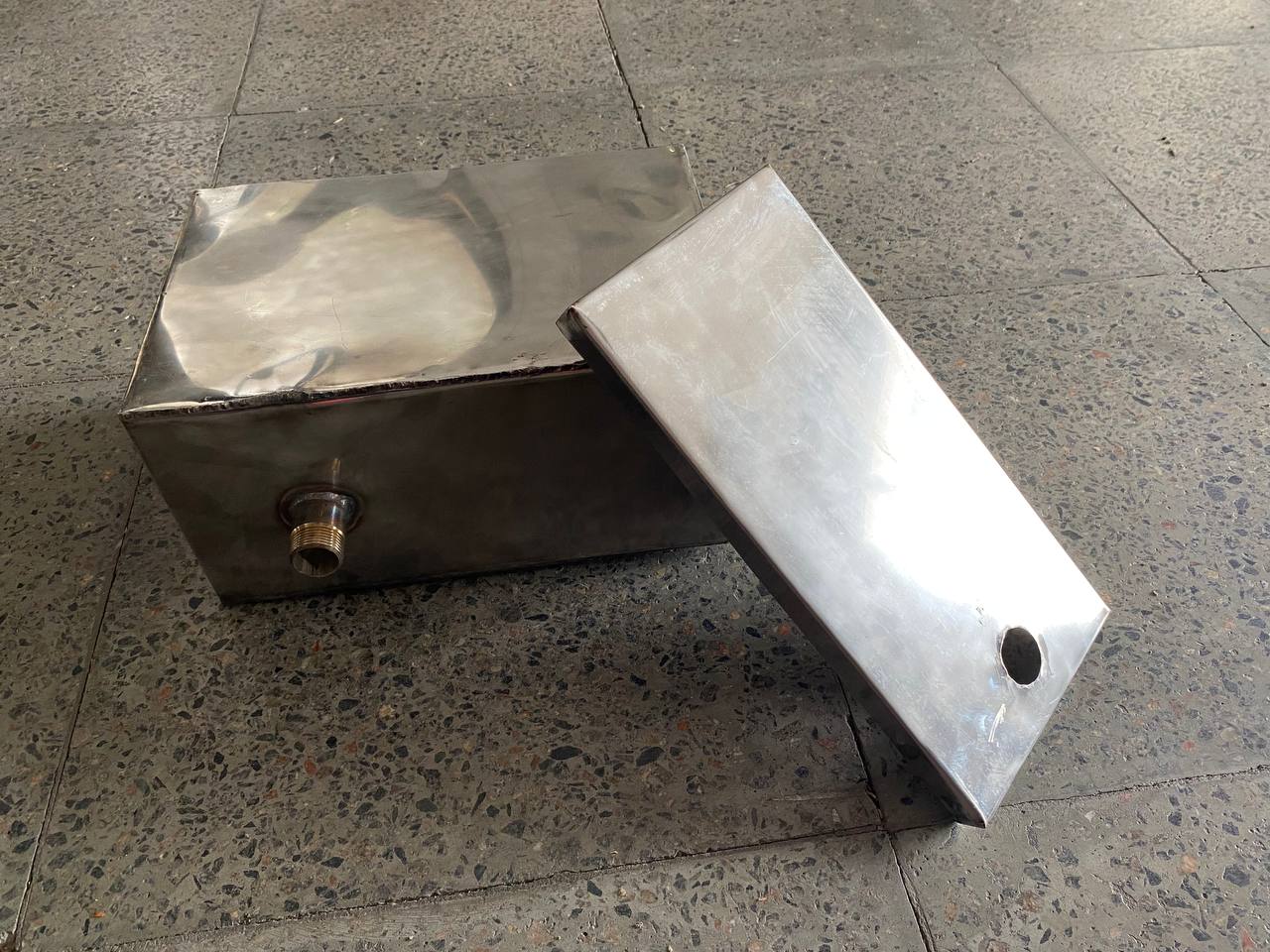

Розширювальний бачок відкритого типу 30х20х15см

Опалювальний контур ще до нагрівання має бути заповнений водою або іншим теплоносієм на 100%. Під час нагрівання рідини розширюються. У результаті гідростатичний тиск у контурі швидко зростає і перевищує гранично допустимі значення. Звичайно, при цьому повинен спрацьовувати запобіжний клапан, але щоразу після такого скидання доводиться підливати рідину в систему – щоб уникнути заповітрювання. Це і незручно, і прискорює знос трубопроводу, котла і насосного обладнання.

Крім того, на різній висоті і в різній віддаленості від нагрівача, тиск у системі теж різний. У разі його нестачі у віддалених ділянках контуру може статися закипання теплоносія, тобто одноразове утворення пари і миттєвий стрибок тиску на конкретній ділянці. Це теж небезпечно.

Щоб уникнути неприємностей, перерахованих вище, встановлюють розширювальний бачок для опалення.

Розширювальний бак для відкритої системи опалення традиційно використовують у системах із природною циркуляцією теплоносія. Встановлюють такий бак у верхній точці системи.

Він являє собою прямокутну ємність з патрубками, через які здійснюється циркуляція рідини. Такий бачок обов’язково має кришку з отвором для припливу атмосферного повітря і трубку для зливу надлишкового об’єму рідини (водозлив). Виготовлений з нержавіючої сталі.

Коли теплоносій нагрівається і розширюється, його надлишок надходить у розширювальний бак. Якщо розширення перевищує допустимі значення, рівень рідини досягає водозливу і частина теплоносія скидається з бака в дренаж.

Під час охолодження рідини і, відповідно, зменшення загального її об’єму, рівень у баку поступово також знижується. Тиск стабілізується.

За всієї своєї простоти подібна система має низку переваг:

• Надійність;
• Невелика вартість;
• Додатковий плюс – відкритий бак виконує роль повітровідвідника.
